Технология заливки бетонного покрытия дороги.

конструкция дороги ЖБИ

Дорожное полотно в России и за рубежом отличается: в нашей стране магистрали разного назначения делают из асфальта, а в Европе и США преимущественно из бетона. Это и является очевидной разницей их качества. В России бетонные дороги не получили распространение ввиду существенной стоимости – всё-таки просторы страны необъятные и обновить полотно обойдется населению очередным приростом налогов. Однако, никто не запрещает домовладельцам обустраивать автомобильные площадки и подъезды из долговечного бетона.

Для чего нужны бетонные дороги

бетонные дорогиСтроительство бетонных дорог целесообразно в местах, где отсутствует возможность частых ремонтов и есть потребность в прочном дорожном полотне. В России это:

  • Автодромы;
  • Взлетные полосы и самолетные площадки в аэропортах;
  • Стоянки автомобилей и другой техники;
  • Пешеходные дорожки и тротуары в городах;
  • Прибрежные дороги и набережные, где преобладает высокая влажность и воздействие воды.

Время эксплуатации плиты из бетона превышает срок службы асфальта до 2-3 раз. По этой причине целесообразна замена асфальтобетонных дорожных одежд, не выдерживающих климатические условия, на цементобетонные повсеместно, что постепенно происходит в США.

Отличие асфальта и бетона

Почему бетонное покрытие дороги из асфальта не такое долговечное, как бетонное? Всё дело в качестве основных материалов:

  • Асфальт – это композит песка, щебня, минеральных наполнителей, а их связующее – битумные полимеры.
  • Бетон – это песчано-гравийная смесь, замешенная на цементе и присадках.

Основная разница между бетоном и асфальтом – это вяжущее в их составах. Битум в отличие от цемента не образует прочного камня, проседает под слабыми грунтами при нагрузке, размягчается на солнцепеке и плохо зимует. Бетон при соблюдении технологии приготовления и монтажа лишен этих недостатков.

Далее рассмотрим дороги из бетона: технологию укладки, преимущества и области применения.

Структура дорожного полотна

Полотно дороги состоит из нескольких слоев:

Структура дорожного полотна

  1. Подстилающий – это щебень, дренирующий воду из грунта, и песок, компенсирующий поступающие сверху и снизу от грунта нагрузки.
  2. Укрепляющий – этот слой бетона низких марок, связующий подсыпку.
  3. Основное дорожное полотно – слой бетона.

При укладке магистралей c большим трафиком тяжелых автомобилей дорогу необходимо делать из ненапряженного и напряженного железобетона, арматурный каркас в которых не позволяет камню трескаться под тяжестью большегрузов.

В частном строительстве, а также при организации дорожного полотна на насыщенных водой грунтах или с их высоким уровнем на песчано-гравийную насыпь укладывают гидроизоляцию для дорожного полотна (можно использовать рубероидные материалы). Слой предотвращает постоянное намокание бетона и как следствие – коррозию камня и арматурного каркаса.

Типы полотна

Бетонная дорога хороша и для скоростных магистралей с интенсивным движением, и для поселковых проездов. Для этих случаев выбирают разные типы полотна, отличающихся качествами и стоимостью:

  • Однослойное покрытие высокого качества для дорог любого назначения подходит для укладки верхних и нижних слоев;
  • Бетон для нижнего слоя полотна дешевый – он обладает невысокой прочностью, к его компонентам предъявляют минимальные требования. Покрытие из такого материала может быть использовано при обустройстве придомовых территорий с малым потоком легковых автомобилей;
  • Бетон для основания с усредненными характеристиками под тяжелые и усовершенствованные покрытия. Может быть уложен на дороги поселкового значения;
  • В отдельную группу можно вынести организацию дороги готовыми бетонными плитами.

Материалы для заливки полотна

Универсальным материалом для укладки дорог является бетон М400. Его прочности достаточно для выдерживания давления колес легкового и грузового транспорта на городских и поселковых проездах.

Основа бетона – портландцемент, стойкий к воде (1 часть). В раствор также вводят пластификаторы, повышающие гидрофобность покрытия и его прочность. В состав рабочего раствора также входят:

  • Щебень – 5 частей;
  • Песок – 2 части.

Для бетонирования дороги рационально заказывать готовый бетон с завода – даже для небольшой площадки понадобится немало раствора, заливать который нужно быстро, не давая отдельным партиям схватиться.

Материалы для покрытия дорожного полотна могут отличаться по свойствам в зависимости от предполагаемой нагрузки и условий укладки.

Требования к качеству бетонных дорог

При выборе компонентов для приготовления дорожного бетона ориентируются на СНиП 3.06.03-85 «Автомобильные дороги». Документ регламентирует требования к качеству готового полотна:

  • Устойчивость к механическим нагрузкам – основное требование к дорожному покрытию. Для автодорог разного назначения показатель определяется индивидуально.
  • Отсутствие трещин в покрытии после укладки и при эксплуатации. Решить задачу помогает соблюдение технологии строительства бетонных дорог и правильно подобранный состав рабочего раствора.
  • Водостойкость и устойчивость к химическим реагентам. Автомагистрали располагаются в разных условиях рельефа и качества грунтов, а при отсутствии организованного водоотвода (при нарушении технологии строительства) на полотне скапливается вода, ухудшающая его качество.

Требования к бетону

Определяют качество полотна составляющие компоненты, которые также должны проходить тщательный отбор согласно профильным ГОСТам. Например, прочность щебня, способного обеспечить надежную и длительную эксплуатацию дороги, составляет не менее 1200 кг/см2. Для подушки сгодится менее прочный щебень 800-1000 кг/см2.

Подвижность бетонного раствора – 2 см при проведении испытаний конусом. Избежать отклонений от данного параметра помогает большое количество минеральных включений разной фракции.

Еще одно требование к бетону – высокая прочность на изгиб, для этого в раствор вводят пластификаторы и полотно дополнительно усиливают арматурой.

Плюсы и минусы дорог из бетона

По сравнению с асфальтовыми дороги из бетона обладают рядом плюсов:

  • Высокая прочность и жесткость покрытия;
  • Устойчивость к динамическим нагрузкам более высокого значения;
  • Стойкость к нагреву, температурным перепадам;
  • Длительный срок эксплуатации без потребности в ремонте;
  • Хорошее сцепление дорожного покрытия и автомобильных колес повышает безопасность движения.

Минусов у дорог меньше, но они весомые:

  • Большая стоимость строительства;
  • Необходимость строгого соблюдения технологии при приготовлении растворов и подборе компонентов;
  • Необходимость в полном наборе прочности бетоном перед запуском дороги.

Строительство бетонной дороги

Рассмотрим подробно этапы строительства дорог из бетона, поскольку от соблюдения укладки технологии зависит продолжительность срока службы покрытия.

Подготовка грунта

Подготовка грунтаЗемляные работы – одни из самых дорогих и сложных. Перед их началом составляется подробный проект, основанный на геологическом исследовании рельефа. По возможности плоскость укладки дороги делают горизонтальной – холмики снимают, в углубления делают доску с уплотнением пород.

Плодородный слой почвы снимают: при крупном строительстве автомагистрали полностью, для частной укладки придомовых площадок достаточно 15-20 см. Нижние уплотняют катками и вибрационными плитами с большим весом. Это один из самых ответственных этапов – от уровня прочности основания зависит жесткость и целостность покрытия при интенсивных динамических нагрузках.

На этапе подготовительных работ с грунтом продумывают систему дренажа для отведения грунтовой и дождевой воды. Для этого основание делают не в идеальной плоскости, а под небольшим углом 2-4%. Вдоль дороги могут быть обустроены бетонные желоба или естественные откосы, по которым стекает вода в приёмник или в грунт.

Укладка подстилочного слоя

На уплотненный грунт насыпают щебень и песок. Они выполняют функцию компенсатора нагрузок и дренажа воды.

Толщина слоев подсыпки зависит от типа рельефа и свойств оснований и колеблется в районе 20-40 см. При укладке дорог междугороднего значения между песком и щебнем часто укладывают геотестиль – он не позволяет фракциям смешиваться и насыпи лучше выполняют свои функции.

На основаниях с высоким уровнем грунтовых вод рационально делать более толстым насыпь щебня – он не вымывается и хорошо дренирует воду. Песок обязательно укладывают под слои бетона – он образует плотную подушку.

И песчаный, и щебневый слои обязательно уплотняют катком или вибропитами для достижения высокой прочности подушки.

Подстилочный слой для удобства иногда закрывают тонкой стяжкой бетона толщиной до 5 см, поверх укладывают гидроизоляционное полотно.

Монтаж опалубки и армировка

Монтаж опалубки и армировкаБетон слаб к изгибающим нагрузкам, поэтому применение арматуры лишним не бывает – выбор ее типа зависит опять же от характеристик основания. В некоторых случаях армирование вообще может не применяться.

Диаметр арматуры для бетонного полотна принимают только конструктивно по расчетам. Обычно это прутки от 10 мм, сваренные в сетку с ячейкой от 150 мм. Укладывают арматурные изделия в бетонный слой на высоте не менее 4 см от нижней плоскости. Важно, чтобы сетка оказалась в нижней части плиты, поскольку именно в ней концентрируется разрушающая нагрузка и образуются трещины.

Самый простой способ сделать опалубку – использовать толстые доски сечением 50×150 мм (выбор высоты зависит от проектного слоя бетонного основания и покрытия). Также подойдет толстая фанера. Доски и фанеру фиксируют арматурными колышками, воткнутыми в грунт с внешней стороны полотна. При укладке дорожек для пешеходов и стоянок для автомобилей опалубку может заменить бордюрный камень, установленный на этапе подготовки к заливке.

Укладка бетонного покрытия

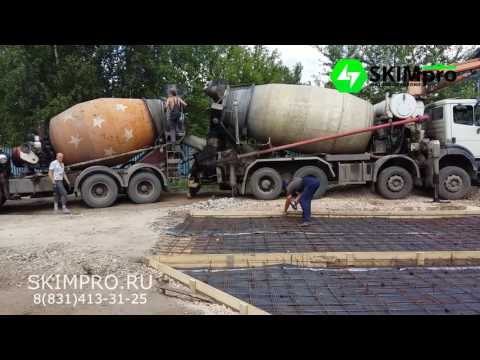

Заливка дороги бетономЗаливка дороги бетоном должна осуществляться непрерывно, поэтому материалы для полотна готовят сразу в нужном количестве. Бетон целесообразно заказывать с завода, при строительстве крупных дорог неподалеку от объектов устанавливают временные мобильные цеха по производству раствора, что сокращает расходы на доставку.

При необходимости на основание с подсыпкой укладывают бетон низких марок (например, М200), затем финишным раствором М400 с присадками.

Укладка верхнего покрытия происходит в 2 этапа: сначала заливают подложку 30-40 мм, на него укладывают арматурную сетку и заливают остальную толщину.

Общая толщина слоя около 12 см, иногда больше или меньше.

Бетон заливают на подготовку без перерыва и сразу выравнивают поверхность. Материал постоянно подвозят, работы идут круглосуточно.

После укладки бетон обязательно уплотняют вибропрессованием. Процедура изгоняет пузырьки воздуха и уплотняет структуру готового покрытия.

Нарезка и герметизация температурных швов

В устройство бетонной дороги входит нарезка полотна на сегменты. Это возможно, тогда бетон наберет достаточную прочность 50-60% и будет выдерживать вес человека и режущего оборудования.

Швы нужны для компенсации температурного расширения, которому в разной степени повергается бетонный камень. При сезонном изменении объема плит в дорожном покрытии не образуются трещины.

Распиловку осуществляют специальным инструментом – расшивкой.

Температурные швы делают на расстоянии, определенном расчетами. Одна из формул определения — толщина покрытия × 30.

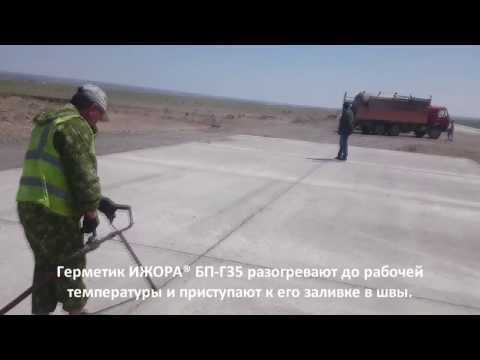

Чтобы через швы в плиту не проникала вода, их заполняют битумно-полимерными герметиками.

Уход и профилактика бетонного покрытия

Чтобы труды не прошли впустую, по технологии бетонную дорогу можно открывать для движения только после полного набора бетоном прочности, то есть через 28 дней.

Для предотвращения разрушения полотна его защищают полимерными пропитками, которые образуют на поверхности водонепроницаемую пленку. Правда, такие снижают шероховатость дороги и ее сцепление с колесами. Это отрицательное качество для скоростных магистралей, поэтому в большинстве случаев полотно оставляют как есть. Если подготовка грунта и технология укладки были соблюдены, швы нарезаны правильно, по целостности плит ничто не угрожает долгое время.

Еще один способ профилактики и ремонта бетонных дорог укладка слоя износа. На бетон наносят асфальт, который обеспечивает сцепление колес с покрытием, и продлевает срок службы самой магистрали в несколько раз. Кроме того, ремонт асфальтобетонного покрытия гораздо дешевле.

При появлении трещин необходимо принимать меры по их устранению. Для заделки небольших нарушений используют специальные шпатлевки, для ремонта более глубоких повреждений – раствор бетона. Во всех случаях трещину расчищают и увлажняют перед введением заполнителя.

При возникновении разлома придется снимать весь участок полотна. Причиной таких деформаций является недостаточное уплотнение грунтового основания или насыпи.
