Три способа укладки тротуарной плитки на основу из бетона.

Тротуарная плитка прочно занимает лидирующее место среди строительных изделий, используемых для устройства покрытий на городских улицах, площадях и индивидуальных участках. Неоспоримое доказательство такой популярности налицо в любом городе, посёлке и на частных подворьях. В данной статье рассмотрим, как положить тротуарную плитку на бетонное основание.

Чаще всего плиточное покрытие устраивается:

• на тротуарах и площадях;
• вокруг административных зданий, офисов, торговых, спортивных и развлекательных комплексов, вокзалов, аэропортов, учебных заведений и других местах с повышенной проходимостью людей;
• в общественных парках, газонных и садовых дорожках на частных участках;
• парковочных автомобильных частных площадках и стоянках для крупной техники;
• при благоустройстве загородных территорий.

Основные виды изделий

В зависимости от способов изготовления различаются следующие разновидности:

• вибролитые;
• вибропрессованные;
• гиперпрессованные;
• полимерпесчаные.

В состав тротуарных плиток обычно входит пескобетон с добавлением гранитной крошки, известняка, сланцев или резиновой крошки. Реже добавляется базальтовая крошка.

В местах со значительными нагрузками рекомендуется уложить брусчатку. Наибольшей популярностью пользуется тротуарная брусчатка с добавлением гранитной крошки. Промышленностью выпускаются следующие виды:

• пилёная брусчатка, имеющая все грани ровными;
• пилено-колотая с ровной нижней и верхней гранью;
• колотая, с неровными гранями.

У первых двух видов ровная верхняя поверхность может подвергаться термической обработке, что делает её нескользящей.

Наиболее распространённая квадратная брусчатка со сторонами по 10-ть см при толщине от 3-х до 10-ти см.

В каких случаях необходима укладка тротуарной плитки на бетон

В качестве основания под плиточное покрытие могут использоваться:

• щебёночно- или гравийно-песчаная подушка;
• бетон, для повышения прочности армированный стальными сетками или отдельными стержнями, композитной арматурой или виброволокном.

Плитка может укладываться на уже существующие бетонные стяжки или на вновь устроенные.

Хоть в первом случае выполнение работ значительно проще и быстрей, укладка плитки на бетон является необходимой для обеспечения получения стабильного и долговечного покрытия в следующих случаях:

• наличие на участке производства работ грунтов с повышенной подверженностью усадкам (недавно отсыпанные насыпи, пылеватые пески, торф);
• пучинистые глинистые грунты, характеризующиеся неравномерным вспучиванием на отдельных участках;
• бетонное основание под тротуарную плитку устраивается при воздействии на покрытие значительных нагрузок, например, устройство парковки для автомобиля;
• при облицовке на существующие прочные бетонные основания, когда их демонтаж нецелесообразен и отличается высокой трудоёмкостью (отмостка вокруг дома, существующие бетонные покрытия, полы в гаражах и хозяйственных постройках). Решение можно ли класть тротуарную плитку на бетон принимается после результатов тщательного обследования существующего старого бетонного покрытия. Укладка на старый бетон позволяет получение существенной экономии на строительных материалах, защитит существующее покрытие от дальнейшего разрушения и значительно улучшит его внешний вид.

Преимущества и недостатки укладки брусчатки на бетонное основание

Бетонная основа под укладку брусчатого покрытия обладает следующими достоинствами:

• высокая прочность и устойчивость к приложению значительных нагрузок и механическим воздействиям;
• долговечность;
• монтаж плитки на бетонном основании сводит к минимуму риск проявления усадок;
• простота выполнения, позволяющая укладку тротуарной плитки своими руками;
• нет необходимости использования сложных дорогостоящих технических устройств;
• устойчивость основания к химическим воздействиям, вымыванию водой, температурным перепадам;
• на твёрдой бетонной основе процесс выравнивания плитки в единой плоскости выполняется гораздо легче с получением чёткой прямолинейной формы и идеально ровной поверхностью
• отсутствие провалов, вызванных некачественной трамбовкой основания;
• экологичность мощения плиткой.

Существующие минусы:

• технология укладки брусчатки на бетонное основание сложнее, чем на песчано-щебёночные подушки;
• необходимость устройства надёжного водоотведения. Просочившись через швы в покрытии, вода останется между бетонной основой и плитками и при наступлении отрицательных температур может вспучить и даже расколоть брусчатку. Во избежание этого брусчатка укладывается с определёнными уклонами, в бетон закладываются точечные водоприёмки, устраиваются ливневые системы;
• бетонное основание под брусчатку стоит дороже, чем простая подушка из щебня и песка;
• при нарушении технологического процесса уже после окончания первой зимы может произойти раскрашивание бетонного основания.

Каким требованиям должна соответствовать тротуарная плитка

При применении для мощения любых разновидностей изделий, они должны соответствовать следующим требованиям:

• при укладке плитки на улице морозостойкость ≥ 200-т циклов;
• прочность на сжатие ≥ 30-ти Мпа;
• водопоглощение по весу ≤ 5-ти %;
• истираемость в процессе годовой эксплуатации ≤ 0,7 г/см²;
• покупку изделий нужно выполнять из одной партии, так как в разных, даже у одного и того же производителя, плитка будет отличаться геометрическими размерами и цветовой насыщенностью;
• экологичная чистота изделий, при использовании как для наружных работ, так внутренних с устройством брусчатого полового покрытия в складских и хозяйственных помещениях;
• отсутствие пористости на поверхности;
• чёткое соблюдение геометрических размеров с ровностью всех граней;
• отсутствие внутренних и внешних трещин, а так же сколов;
• естественность и равномерность окрашивания.

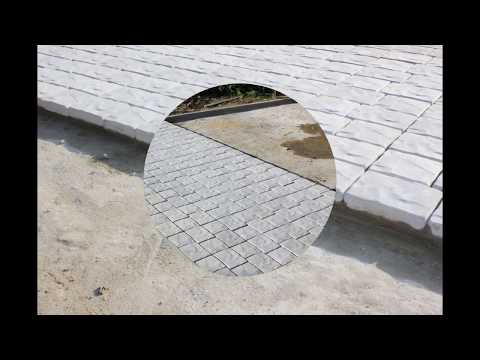

Технология укладки тротуарной плитки на бетонное основание

Различаются следующие способы мощения на жёсткую основу:

1. Поверх бетонной основы насыпается сухая смесь 1 к 5-ти цемента с песком, толщина такого сухого раствора принимается до 5-ти см. Из-за сложности создания необходимых уклонов для отвода воды, уклон от 2-х до 5-ти градусов создаётся в процессе устройства бетонного основания. Чтобы влага не задерживалась под плиткой в бетонную стяжку вертикально закладываются отрезки полимерной или асбестовой трубы, по 1 шт. на каждый м².
   После затвердения бетонной смеси, верх труб срезается на уровне верха бетона и отверстия заполняются щебнем мелких фракций. Укладывать брусчатку начинают непосредственно от бордюра, после укладки 4-х элементов выполняется проверка выдерживания заданного уровня с использованием строительного уровня. Обеспечение качества прилегания выполняется с помощью резинового молотка, лёгким постукиванием плитка утапливается в смесь из цемента с песком или, при необходимости, приподнимается с подсыпкой сухой смеси (гарцовки) или цементной подушки. При таком способе мощения значительно снижаются трудозатраты и экономятся затраты на материалы и работу. Укладка производится перед собой с передвижением по уже замощённой поверхности. Минус — необходимость тщательного уплотнения смеси, а затем и готовой облицовки.
   Трамбовка может осуществляться виброплитами, а при их отсутствии можно использовать отрезок толстой широкой доски. Способ наиболее ремонтнопригоден, так как позволяет лёгкую замену отдельных повреждённых плиток.
2. На раствор, широко применяется при мощении больших площадей. Цементно-песчаный раствор наносится на основание слоем до 3-х см на участок досягаемости мастером и разравнивается при помощи зубчатого шпателя.
   Укладка брусчатки на бетон с использованием такой “мокрой” технологии осуществляется вначале целыми плитками с учётом нужного узора, с незамощённых участков кельмами убирается весь раствор, резанные плитки устанавливаются на свежий раствор после застывания основного под цельными плитками. Соблюдение необходимых уклонов и плоскостность покрытия проверяются при помощи уровня и правила.
   Плитка во всех способах укладывается с соблюдением равных зазоров (5-ть мм), получившиеся швы в обоих изложенных способах засыпаются гарцовкой или просто просеянным кварцевым песком и проливаются водой. Перемещение людей по уложенной поверхности допускается не ранее чем через сутки.
3. Приклеить плитку бетону с использованием специального строительного клея. При таком способе создать необходимые уклоны возможно только на бетонном основании, так как клей намазывается очень тонким слоем (от 5-ти до 10 мм) на поверхность небольшой площади (≤ 1 м²), так как время его застывания, указываемое на прилагаемой инструкции к применению, небольшое. По этой же причине клей для тротуарной плитки разводится в небольших количествах, чтобы избежать его застывания.
   Швы заполняются этим же клеем или можно использовать гарцовку, как в предыдущих случаях. Отвердевший специальный строительный клей обеспечивает прочное и надёжное соединение с бетоном, поэтому такой способ используется довольно часто, но заменить повреждённый элемент без его окончательного разлома не получится.

Пошаговая инструкция при мощении на бетонном основании

Состав и последовательность выполнения работ:

1. Разбивка площадок и дорожек, на которых планируется мощение, с закреплением разметки деревянными или металлическими колышками. Границы между колышками просыпаются известкой или мелом.
2. Снятие плодородного слоя грунта с устройством земляного корыта с учётом расположения железобетонных бордюров или поребриков. Глубина траншеи под бордюры зависит от их высоты, верх бордюрного ограждения, для обеспечения водоотвода с поверхности мощения, должен быть на 2 см ниже верха плитки и возвышаться над уровнем газона.
3. Установка бордюров или поребриков. На забитые колышки на высоте поребриков натягивается прочный шнур с учётом соблюдения необходимых продольных уклонов. Для сборов воды, стекающей с плиточного покрытия, вплотную за бордюрами рекомендуется предусмотреть траншеи для укладки лотков ливневой системы. Железобетонные элементы устанавливаются в траншеи на уплотнённое песчаное основание с укладкой поверху него небольшого слоя тощего бетона или раствора. Фиксация элементов выполняется деревянными колышками и заливкой бетонной смеси.
4. Устройство бетонного основания. Грунт в земляном корыте тщательно трамбуется и застилается геотекстилем, для предотвращения прорастания сорняков. Бетон укладывается на уплотнённую подушку из песка или щебня толщиной ≥ 10-ти см.

В некоторых случаях бордюры устанавливаются мастерами после бетонирования основания. Этот вариант, при самостоятельном выполнении работ, не рекомендуется к исполнению. Для защиты краёв площадок от осыпания грунта и создания бетонного основания с ровными краями монтируется опалубка из досок толщиной 40-к мм, которую придётся тщательно раскреплять. Если бордюры устанавливаются сразу, то они сами будут служить опалубкой. Плюсы такого варианта:

• отсутствуют затраты на приобретение материалов для опалубки;
• экономится время на её установку и последующую разборку;
• заливка бетонной смеси будет осуществляться без просачивания в щели между досками;
• дополнительная фиксация бордюров в требуемом положении.

Заливку бетона выполняют не ранее чем через сутки после фиксации бордюров. Перерыв можно использовать для устройства армирования (дорожки, на которые не будет заезжать автотранспорт и тяжёлая техника, можно не армировать). Толщина бетона принимается раной 15-ти см при отсутствии армирования и 20 см при наличии арматуры. При наличии подвижных пучинистых грунтов толщина может увеличиваться до 40 см.

Армирование выполняется сетками, связанными из стальной или композитной арматуры диаметром до 10-ти мм и ячейками от 15-ти до 20-ти см. Сетки располагаются вверху, на расстоянии около 5-х см от верха бетона, с укладкой на бетонные подкладки. Можно выполнить заливку в два этапа: уложить слой бетона около 10-ти см, тщательно выровнять, на свежий бетон уложить сетки и выполнить заливку бетонной смеси до требуемой отметки.

При заливке больших по площади площадок, через каждые 3 м необходимо устраивать температурные швы из досок, закладываемых на всю толщину бетона. На дорожках такие швы устраиваются через каждые 6-ть м. До начала затвердения бетонные доски удаляются, а получившиеся швы заполняются горячим битумом.

5. Через какое время можно класть плитку? Бетон наберёт минимально необходимую прочность примерно через трое суток, поэтому раньше приступать к работам нельзя. Выбирается подходящий способ укладки, если проходимость по покрытию будет высокой или планируется заезд на него транспорта и тяжёлых технических средств, то предпочтительней заниматься мощением плиткой на цементные растворы или строительные клеи. При наличии на площади облицовки препятствий (люки канализации, цветочные клумбы, дренажные отверстия и т.д.), их обводка производится целыми плитками.
   Перед завершением работ выполняется окончательное оформление примыканий нужных конфигураций с подрезкой плиток при помощи болгарки с кругом по бетону или циркулярной пилой. По окончании укладки выполняется заполнении швов. Ходить по вымощенной поверхности, что бы ни повредить край плиток, нельзя примерно 3-е суток. При необходимости обязательные проходы можно осуществить настилкой по поверхности мощения листов фанеры.
6. В заключение, по прошествии 3-х суток выполняется сметание строительных остатков и мусора, после чего вся поверхность промывается водой под напором из шланга.

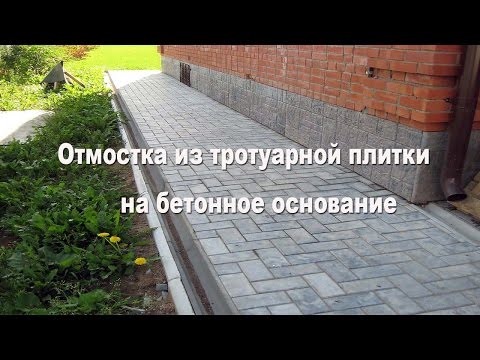

Укладка плитки на бетонную отмостку

Отмостки вокруг зданий обычно выполняются шириной до 1-го м. Вначале проводится обследование состояния отмостки после чего выполняются следующие операции:

• бетон очищается от грязи, имеющиеся трещины в нём разделываются;
• вся поверхность старого бетона заливается 2-х см слоем цементного раствора;
• отмечаются границы будущего мощения с забивкой колышков;
• намечается расположение бордюра по краю площадки, верх бордюра должен располагаться с учётом осуществления уклона в сторону от здания в 2 см на каждый пог. м. и ниже верха для брусчатки на 3-и см. Затем на цоколе отмечается отметка, равная сумме высоты плитки и толщины подготовки под неё, к которой закрепляется прочный шнур, второй конец привязывается к колышкам на планируемой высоте верха бордюра;
• по устроенной разметке разрабатывается траншея под бордюры, затем между краем отмостки и бордюрами разрабатывается земляное корыто;
• далее выполняются работы в порядке, изложенном выше при устройстве бетонного основания и мощении тротуарными плитками.

При выполнении работ собственными силами стоимость мощения уменьшается минимум в 2 раза. Дополнительно, как правильно положить тротуарные плитки, можно прочитать в технической литературе или проконсультироваться со специалистами, это поможет избежать порчи дорогостоящих материалов и обеспечит долговечность покрытия.
