Транспортирование электроэнергии на различные расстояния осуществляется посредством воздушных электролиний. К конечному потребителю электричество попадает по проложенным сетям от распределительной трансформаторной подстанции. А обустройство любой линии электропередачи предусматривает использование столбов, к которым крепят провода. Опоры могут быть:
- деревянными;
- металлическими;
- или железобетонными.
Особенности и преимущества ж/б конструкций ЛЭП
Самым распространенным и надежным вариантом считаются железобетонные столбы. Они характеризуются:
- высокими параметрами прочности;
- долговечностью (50 и более лет надежной эксплуатации);
- стойкостью к коррозии;
- пожаробезопасностью;
- устойчивостью к агрессивным средам, влаге, низким температурам.
Производители выпускают столбы различного сечения и размеров, которые варьируются в зависимости от назначения опорного изделия и приходящихся на него нагрузок (гололедной и ветровых). По конструктивному решению продукция делится на одностоечные или портальные варианты, свободностоящие или на оттяжках. Одностоечные изделия ориентированы на установку уличного освещения. Бетонные электрические столбы, имеющие анкерно-угловую конструкцию с оттяжками используются для сетей высокого напряжения.
Если обратиться к маркировке продукции, то буквенные обозначения подсказывают, что:
- изделия с аббревиатурой СВ – это вибрационные стойки, изготовляемые из предварительно напряженного или ненапряженного строительного материала;
- СК – конические, кольцевого сечения;
- СЦ – цилиндрические, которые производят из тяжелых видов бетона методом центрифугирования.
Значение первой цифры отражает длину изделия, указанную в дециметрах. Во втором числовом обозначении маркировки зафиксирована несущая способность балки (при испытании на изгиб).
Прочностные характеристики столбов бетонных для электросетей обеспечивается использованием при их изготовлении бетонных смесей классов В30, В 40 и В45, гранитного щебня в качестве наполнителя и высокопрочной стальной арматуры.
Установка бетонных столбов под электричество
Конструкционные особенности и габариты столбов выбирают в зависимости:
- от назначения и месторасположения.
- технологии прокладки ЛЭП с учетом длины пролета электролинии.
Минимальная высота столба согласно правил устройства электроустановок (ПЭУ) составляет 5 м, максимальная – 12м. На практике наиболее востребована 7-метровая продукция.
Процесс монтирования начинается с разметки, которая предполагает точное определение количества столбов и их расположения на территории проводки электросети. При этом учитывают ландшафт местности, свойство грунта и расчетные нагрузки.

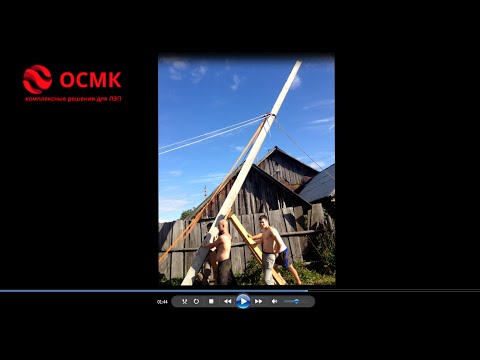

Следующий этап – бурение скважины под бетонные столбы, для чего привлекается спецтехника: платформы, на которых установлены буры (земляные или телескопические). Глубина ямы и ее диаметр зависят от вида столба и свойств грунта. Обычно глубина заложения проектируется ниже отметки промерзания грунта. Далее в подготовленные отверстия поочередно погружают столбы. Установка ведется при помощи манипулятора. Обязательно выверяют вертикальное положение стойки. Для ЛЭП, величина напряжения которых 10 кВ и ниже можно воспользоваться отвесом, для сетей с параметрами напряжения 35 кВ и выше применяют теодолит.

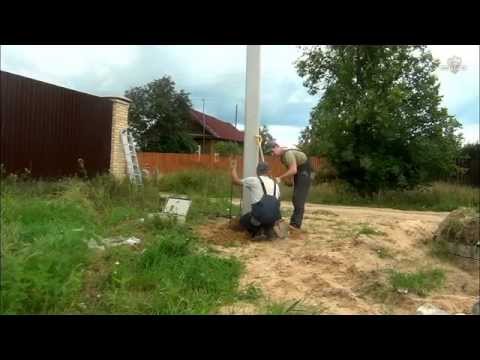

Закрепляют каждый бетонный столб для электричества в заготовленном отверстии густым цементным раствором. Предварительно выполняют гидроизоляцию нижней части стойки. Такой шаг предотвращает контакт бетонной конструкции с грунтовыми водами. Чтобы обеспечить безупречную прочность столба (особенно в слабых грунтах), рационально в процессе его закрепления предусмотреть установку дополнительных подпорок. Используют элементы из железобетона, устанавливают металлические ригели, заранее зафиксированные на стойках полухомутами, или обустраивают внутренние крестовые металлические связи.
Одним из важных моментов, предшествующих монтированию столбов для электричества, является проверка качества изделий. Они не должны иметь дефектов и повреждений.
После установки стоек приступают к прокладке электропроводов, которая стартует с крепления изоляторов или траверсов.
Важно! Финальный этап монтажа электрических проводов могут выполнять только квалифицированные электрики, имеющие специальный допуск на проведение таких работ.
